I. Projekt: Obsługa Inwestycji Budowlanych mgr inż. Jacek Hejman, Elbląg. Umowa: z dnia 24-01-2018r. Wartość kontraktu 7 955,00 zł.
II. Wykonawca: Elagat Sp. z o.o., ul. R. Traugutta 79-80 c/5, 82-300 Elbląg. Umowa z dnia 11-03-2020 r. Wartość kontraktu 19 263,85 zł.
III. Nadzór inwestorski: Obsługa Inwestycji Budowlanych mgr inż. Jacek Hejman, Elbląg. Umowa z dnia 11-03-2020 r. Wartość kontraktu 615,00 zł.
Opis:
Łączna powierzchnia utwardzonej nawierzchni wynosi 47,00m2, - nawierzchnia z brukowej kostki betonowej oraz 65,00m2 – nawiązanie nawierzchni z kostki z istniejącą drogą wewnętrzną na działce nr 125.
Szerokość zjazdu – 4,50m. Przecięcie krawędzi nawierzchni zjazdu i drogi łukiem kołowym o promieniu R=8,00m w kierunku Pasłęka oraz R=3,00m w kierunku Marianki. Pochylenie zjazdu na 7,00 m
od krawędzi drogi – 5%, na dalszym odcinku – 12%. Spadek podłużny w kierunku działki nr 125. Zjazd ograniczony krawężnikiem betonowym, najazdowym 12x22x100 cm na ławie betonowej z oporem,
beton C 12/15.
Konstrukcja:
Krawężniki należy ustwić na ławie betonowej z oporem – 0,070 m3/m. Beton C12/15.
Po zakończeniu robót należy wykonać trawniki na wykonanych skarpach – 28,00m2.
Wszystkie istniejące urządzenia należy wynieść do wysokości projektowanych nawierzchni.
Przed przystąpieniem do robót należy odszukać i zabezpieczyć punkty osnowy geodezyjnej.

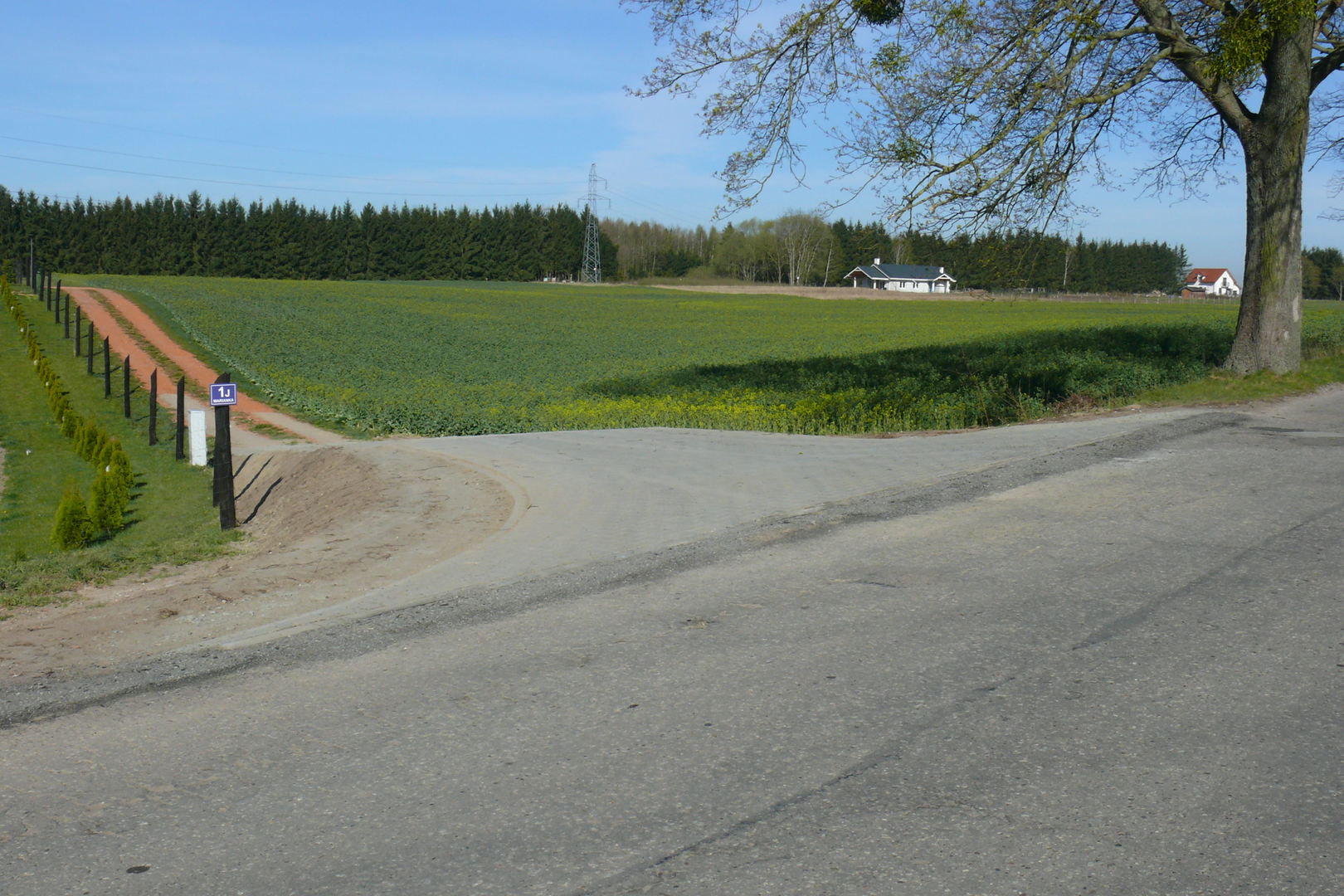

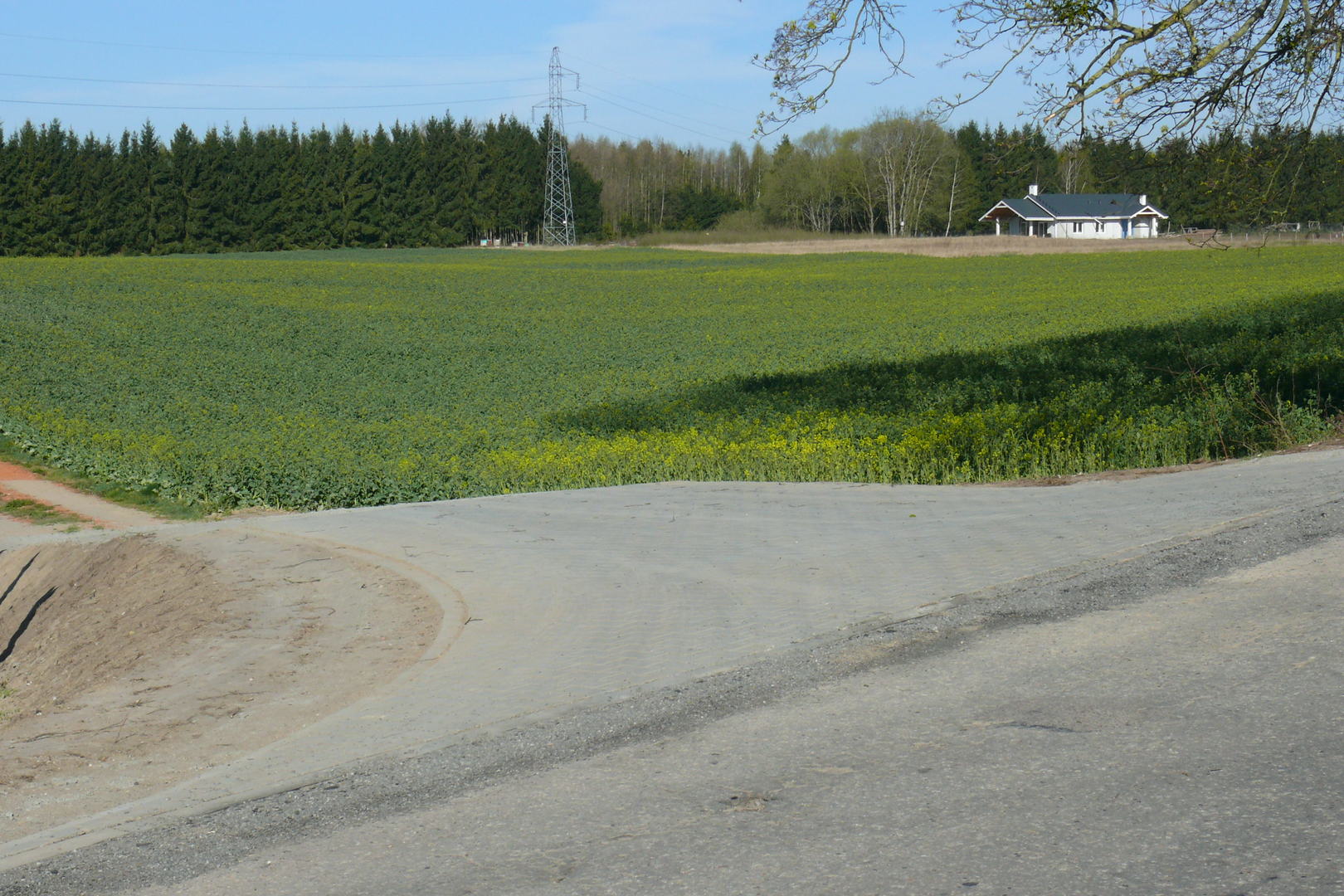

Protokół końcowego odbioru: 23-04-2020 r. W ramach zadania wykonano zjazd, w miejscowości Marianka; w ramach zadania inwestycyjnego: „Budowa zjazdu z drogi powiatowej nr 1153N na gminną drogę wewnętrzną dz. nr 125 obręb Marianka”. Nawierzchnia z kostki brukowej betonowej o grubości: 8 cm, kolor szary, powierzchni 47,00 m2
Opracował: Rafał Skalij
