Budowa drogi publicznej dojazdowej dz. 4/31, 4/30, 4/29

 I. Dokumentacja Projektowa: Obsługa Inwestycji Budowlanych Jacek Hejman, Elbląg. Umowa z dnia 19-10-2018r. Kwota 35 055,00 zł.

II. Wykonawca: Roboty Ziemne Mirosław Majka, ul. Ks J. Hanowskiego 26/3, 11-042 Jonkowo. Umowa z dnia 18.11.2019 r. Wartość kontraktu 525 770,67 zł.

III. Nadzór inwestorski: Obsługa Inwestycji Budowlanych Jacek Hejman, Elbląg. Umowa z dnia 12-11-2019r. Wartość kontraktu 15 000,00 zł.

Opis:

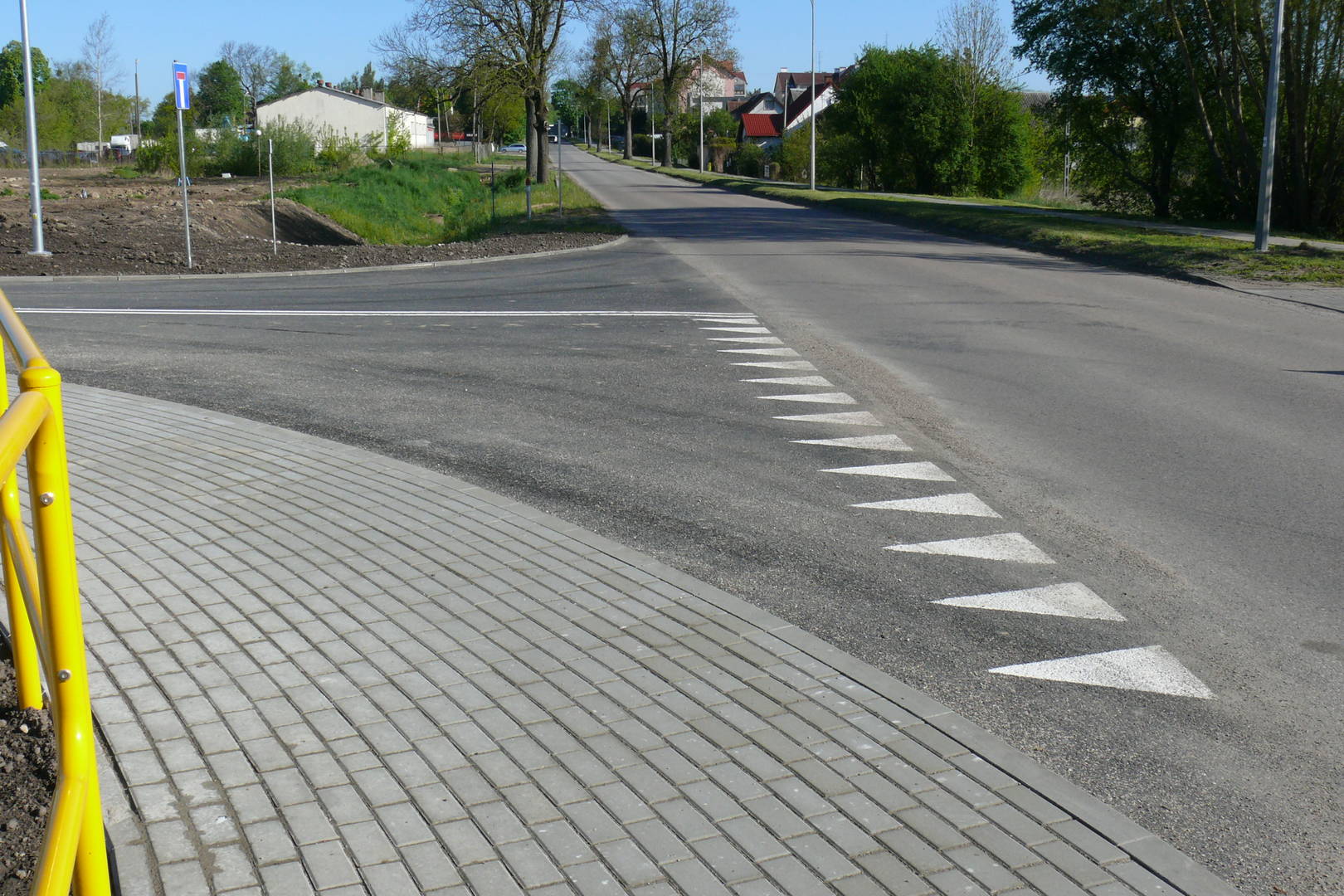

Droga gminna dojazdowa wewnętrzna, szerokości 12m w liniach rozgraniczających. Przekrój ulicy: ulica jednojezdniowa szerokości (6,00m) o nawierzchni bitumicznej SMA8S
KR 3 powierzchni 570,00m2, dwupasmowa z chodnikami (2,00m)  o nawierzchni z betonowej kostki gr. 8 cm, powierzcni 153,00 m2 -  kolor szary po obu stronach jezdni..
Cztery zjazdy o nawierzchni z betonowej kostki gr. 8 cm - kolor grafitow, powierzchni 156,00m2.

Protokół odbioru końcowego z dnia 15-05-2020 r. Zawiadomienie Nr Z/107/2020 PINB z dnia 25-06-2020 r.:

• dł. drogi 84 m.,
• dł. sieci oświetelniwej 77,60 m.,
• dł. kanalizacji deszczowej: fi 400 – 72,10 m., fi 315 – 44,62 m., fi 250 – 12,95 m.

Droga będzie oświetlona latarniami oświetleniowymi (3 szt) o wysokości H=7m z wysięgnikiem o długości 1,5m i kącie nachylenia 5^o.

Słupy oświetleniowe będą wykonane jako słupy stalowe ocynkowane posadowione na fundamencie betonowym, prefabrykowanym. Na latarni będą zainstalowane oprawy
ze źródłami światła typu LED o mocy 36W.

Kanalizację deszczową z rur PVC-U kl. S ( SN8) SDR 34 o średnicach:

• 200x5,9 dł.  4,0 m.;
• 250x7,3 dł. 14,0 m.;
• 315x9,2 dł.  43,0 mb;
• 400x11,7 dł. 72,0 mb.

Opracował: Rafał Skalij
